Meten tijdens aanleg en onderhoud in PON netwerken

In de aanleg van nieuwe distributienetwerken en bij het moderniseren van bestaande kopernetwerken kiezen operatoren dus steevast voor aanleg van glasvezel.
PON maakt het mogelijk om hoge bandbreedte op kosteneffectieve manier te ontsluiten naar eindgebruikers.

Er zijn veel voordelen van de toepassing van het passieve netwerk:

• competitieve aanlegkosten;
• de levensduur;
• duurzaamheid in termen van ecologische footprint / materiaalverbruik / energieverbruik / benodigde ruimte;
• flexibiliteit bij upgrades;
• te overbruggen afstanden;
• betrouwbaarheid.

Naast de metingen met de standaard Optische Power Meter is het juist voor de PON engineer van belang om een goede analyse te kunnen doen van zowel het fysieke netwerk alsook van de connectiviteit en het dataverkeer dat over het netwerk wordt getransporteerd. Uiteindelijk is de effectiviteit van de data-overdracht bepalend voor de tevredenheid van de eindgebruiker.

PON- en QoE-testen met de FX120

Met de toenemende vraag naar hogere bandbreedte en met opeenvoldgde upgrades van PON infrastructuur, heeft de serviceengineer een gebruiksvriendelijke en draagbare testset nodig die zowel serviceactivering/verificatie als Quality of Experience (QoE)-testen kan uitvoeren.
VeEX's nieuwe next-gen FX120 PON-analyser en service test set bieden de perfecte oplossing.
De FX120 is compatibel met GPON-, XGS-PON- en EPON-netwerken, en stelt de engineer in staat om alle drie de signalen tegelijkertijd te meten.
Pass / Fail resultaten volgens de ITU-T- en IEEE-standaarden worden uitgelezen met een druk op de knop. Onderlinge beïnvloeding van de metingen wordt geëlimineerd.
Door netwerkgegevens in te voeren en uit te lezen, waaronder PON ID, ONU ID, ONU-status, ONU Mac en TC-Sync, verifieert de engineer snel of alle netwerkverbnindingen in orde en volgens specificatie zijn.

Functies op de FX120:

• Dual-poort golflengte gefilterd, through-meter voor gelijktijdige ONT/ONU-serviceverificatie;
• Compleet Layer 4+ testpakket: V-TEST (Ookla® Speedtest®), V-PERF (RFC6349) en V-FTP upload- en downloadtests met native RJ45- en SFP-kooi;
• Optionele einde van vezeldetectie;
• NoApp™ QR-codemogelijkheid waarvoor patent is aangevraagd voor snellere resultaatoverdracht;
• Eenvoudig genereren van rapporten en gegevensoverdracht met behulp van R-Server voor workflow- en resultatenbeheer.

De FX120 onderscheidt zich in kracht vooral door een aantal unieke meeteigenschappen zoals:

• Downstream en Upstream Power metingen terwijl de ONT is verbonden met het netwerk.
  Hiermee worden de signaalniveau’s gecontroleerd binnen de PON limieten en op de correcte golflengte.

• Service Activatie en Verificatie.
  Hiermee worden PON, ONU ID en ONU s/n gelezen en gecontroleerd op correctheid. Daarnaast wordt gecontroleerd of ONT/ONU is verbonden met de correcte OLT poort. Zeker in een omgeving waarin een netwerk over een lange periode en door verschillende uitvoerende wordt uitgerold, kan een situatie ontstaan waarin overzicht opnieuw moet worden gecreëerd. De FX120 is het gereedschap dat dit mogelijk maakt.


• PLOAM analyse.
  Deze feature maakt het mogelijk om downstream data te controleren en ONT registratie problemen te controleren. Hierbij wordt het PON ID gebruikt om de juiste fiber connectie te controleren en fouten op te sporen bij verwisselingen van fibers.

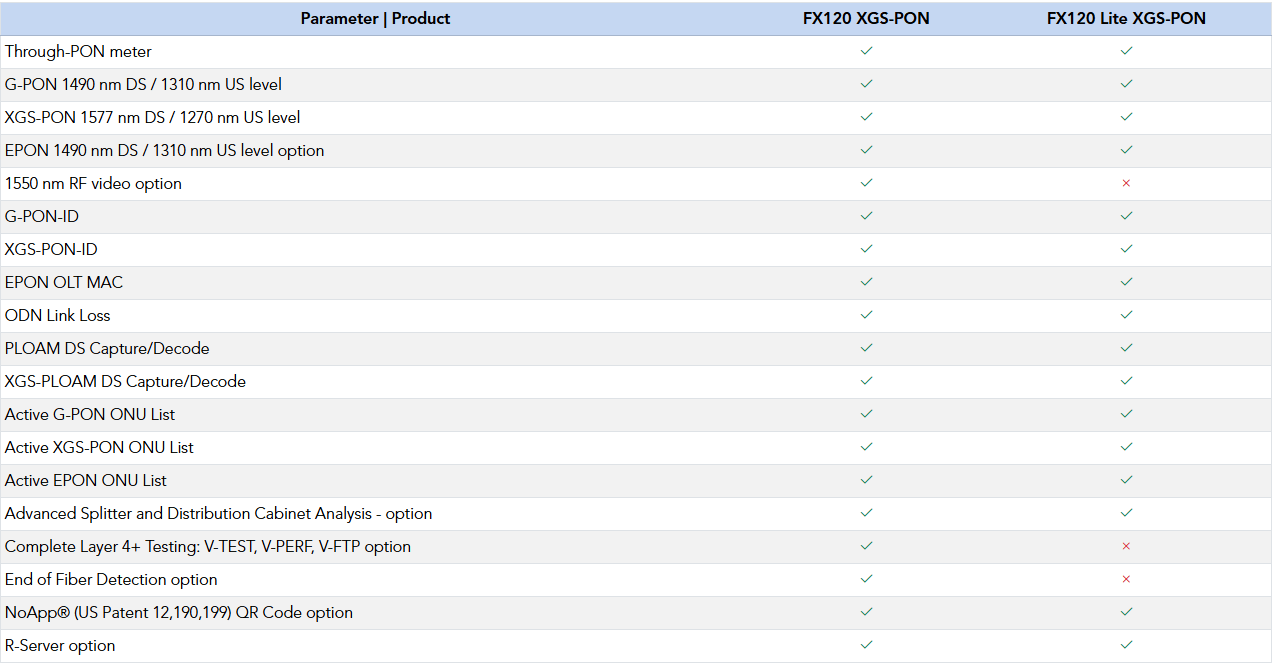

De nieuwe FX120 Lite

Voor de engineer die geen multi-gigabit-servicetests nodig heeft, maar toch signaalniveaus en verbindingen moeten verifiëren, is er nu ook de nieuwe VeEX FX120 Lite PON Analyzer.
Door de eenvoud van een vermogensmeter te behouden maar wel geavanceerde PON-analyse te bieden, is de FX120 Lite de ideale tool om efficiënt en snel te meten.
