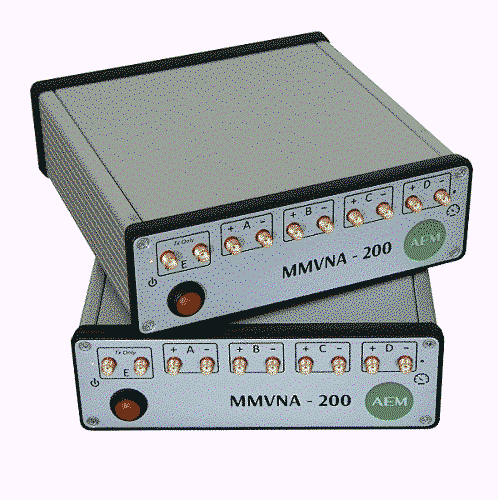

MMVNA - 200: Mixed Mode Multi-Port Vector Network Analyzer
MMVNA 200 kan praktisch alle koperkabels meten op gewenste parameters en vereisten die door uw fabrikanten gevraagd worden valideren en certificeren.
De Mixed Mode Multi-Port Vector Network Analyzer (MMVNA) is een instrument dat wordt gebruikt om de eigenschappen van elektrische netwerkkabels te meten en te analyseren op verschillende parameters.
De MMVNA is een geavanceerde versie van een VNA, speciaal ontworpen om microgolf- en millimetergolfsignalen te meten. Het belangrijkste kenmerk van deze MMVNA is de mogelijkheid om meerdere poorten te hebben, wat betekent dat hij gelijktijdig metingen kan verrichten aan verschillende in- en uitgangen van een apparaat of systeem. De MMVNA wordt vaak gebruikt bij het karakteriseren en verifiëren van complexe elektronische componenten, zoals filters, versterkers, antennes en andere hoogfrequente apparaten. Het kan parameters meten zoals S-parameters (verstrooiingsparameters), die informatie geven over de overdrachts- en reflectie-eigenschappen van het te testen apparaat. (DC-metingen, return loss, insertion loss, NEXT, TDR, dependantie als voorbeelden)
Met de MMVNA kunnen ingenieurs en technici de prestaties van een component of systeem analyseren, zoals verzwakking, faseverschuiving, impedantie en resonantiefrequenties over een breed frequentiebereik. Dit helpt bij het ontwerpen, optimaliseren en opsporen van fouten in hoogfrequente circuits en systemen. Of voor het valideren van je fabricaat kabels.
Kortom, een MMVNA is een krachtig meetinstrument voor het analyseren van elektrische eigenschappen van hoogfrequente componenten en systemen, met meerdere poorten voor gelijktijdige metingen.
Voorbeelden van testopstellingen met een MMVNA kunnen zijn:
- Karakterisering van een antenne: Een MMVNA kan worden gebruikt om de S-parameters van een antenne te meten en te analyseren. Dit helpt bij het beoordelen van de efficiëntie, richtingsgevoeligheid en impedantieaanpassing van de antenne.
- Evaluatie van een filter: Met een MMVNA kunnen de overdrachtsfunctie en het frequentiegedrag van een filter worden geanalyseerd. Dit kan helpen bij het beoordelen van de filterprestaties, zoals de demping in het doorlaatgebied en de onderdrukking van ongewenste frequenties.
- Analyse van een versterker: Een MMVNA kan worden gebruikt om de S-parameters en impedantie van een versterker te meten. Dit geeft inzicht in het gain-gedrag, de stabiliteit en de belastingsaanpassing van de versterker.
- Karakterisering van een signaaloverdrachtslijn: Met behulp van een MMVNA kunnen de impedantie en reflectiecoëfficiënten van een transmissielijn worden gemeten. Dit helpt bij het optimaliseren van de signaalintegriteit en het minimaliseren van signaalverlies.
Plots
• frequency domain S-parameter (magnitude)
• time-domain impulse response (linear or dB)
• time-domain step response (impedance or dB)
• phase v/s frequency, real part v/s frequency, imaginary part v/s frequency
• ACRF, PSACRF for dual ended tests
• power sum measurements of selected combinations of S-parameters
Measurement Floor - Cross-Talk (regular sweep mode)
• 100 dB @ 0.1MHz
• 105 dB @ 1MHz
• 105 dB @ 100MHz
• 95 dB @ 600MHz
• 85 dB @ 1000MHz
• 50 dB @ 3000MHz
Measurement Floor- Return Loss (regular sweep mode)
• 60 dB @ 0.1MHz
• 60 dB @ 1MHz
• 60 dB @ 100MHz
• 50 dB @ 600MHz
• 40 dB @ 1000MHz
• 15 dB @ 3000MHz
Dynamic Range transmission measurements (regular sweep mode)
• 90 dB @ 0.1MHz
• 100 dB @ 1MHz
• 100 dB @ 100MHz
• 95 dB @ 600MHz
• 85 dB @ 1000MHz
• 50 dB @ 3000MHz
Accuracy - Transmission measurements (regular sweep mode) mid dynamic range measurements
• ± 0.2 dB @ 0.1MHz
• ± 0.1 dB @ 1MHz
• ± 0.1 dB @ 100MHz
• ± 0.1 dB @ 600MHz
• ± 0.3 dB @ 1000MHz
• ± 0.5 dB @ 3000MHz
Accuracy - Reflection measurements mid dynamic range measurements • ± 0.4 dB Directivity
• 40 dB @ 0.1MHz
• 60 dB @ 1MHz
• 60 dB @ 100MHz
• 45 dB @ 600MHz
• 30 dB @ 1000MHz
• 25 dB @ 3000MHz
Tracking Error • 0.05 dB (0.1 to 1000MHz) Source Return Loss
• 50 dB @ 1MHz
• 40 dB @ 100MHz
• 20 dB @ 1000 MHz
Insertion Loss Measurement range-dual ended
• 80 dB @ 0.1MHz
• 80 dB @ 1MHz
• 70 dB@ 100 MHz
• 65 dB @ 1000 MHz
• 40 dB @ 3000 MHz
DC Measurement Parameters - Double Ended • 0 - 100 Ω (± 0.5 Ω)
DC Resistance Measurement Range • 0 - 100 Ω (± 0.5 Ω)
DC Resistance Measurement Resolution • 0.1 Ω.
Test opstelling ontwerpen:
De Heynen Componenten afdeling heeft ervaring in het samenstellen testopstellingen afgestemd op jullie wensen. Bijvoorbeeld door gebruik van Feinmetall-testconnectoren is essentieel voor duurzame tests met de MMVNA, om verschillende redenen:
- Ze bieden hoogwaardige constructie en duurzaamheid, hierdoor verminder je de slijtage aanzienlijke en dring je elektronisch afval terug.
- Feinnmetal-connectoren zorgen voor lage insertion en return loss, waardoor de integriteit van metingen behouden blijft.
- De vergouden contacten van de connectoren verbeteren de geleidbaarheid en zorgen voor nauwkeurige metingen van netwerkparameters.
- Ze zijn compatibel met verschillende instrumenten en testopstellingen, waardoor veelzijdigheid en gemakkelijke integratie worden bevorderd.
- Het gebruik van Feinmetal-testconnectoren bevordert betrouwbare en milieuvriendelijke testpraktijken in de elektrische netwerkanalyse.
