Kabelfoutlokalisatie met automatische intelligente zekering NSG 12000

De NSG 12000 GSM/TDR is een automatische zekering die de stroomvoorziening van klanten in laagspanningsnetten in bedrijf houdt tijdens sluimerende of andere storingen. De NSG 12000 is zo compact dat hij nagenoeg in elke gesloten laagspanningsverdeelkast kan worden geplaatst.

De aan de binnenzijde van de kast geplaatste magneetantenne kan het spannings- en stroomverloop continu monitoren zonder dat er een persoon ter plaatse aanwezig hoeft te zijn.

Breng storingsminuten in laagspanningsnetten terug

Hoe kun je storingsminuten terugbrengen in laagspanningsnetten? Herken je deze vraag? Dan weet je dat het verminderen van storingsminuten door middel van een zo snel mogelijke en nauwkeurige kabelfoutlokalisatie tijd en geld bespaart.

Daarnaast zorgt de intelligente automatische zekering (herinschakelaar) NSG 12000 voor een besparing op manuren doordat je geen meetwagen met twee meettechnici ’s nachts hoeft in te zetten bij herhaalfouten. Hierdoor kan de storing de volgende dag gepland worden afgehandeld.

De NSG 12000 werkt als een intelligente automatische NH-zekering met continu- en stootbedrijf. Daarnaast beschikt hij over een geïntegreerde TDR-meting voor een exacte afstandsbepaling tot op enkele meters nauwkeurig bij kabelfoutlokalisatie. Communicatie en instellingen verlopen via een laptop door middel van een beveiligde GSM-module. Deze kan tevens een sms- of e-mailbericht naar de meetspecialist sturen in geval van een storing of uitschakeling.

Belangrijkste voordelen

• Supersnel de afstand tot een kabelfout lokaliseren met de NSG 12000
• Reduceren van storingsminuten in het laagspanningsnet
• Besparing op operationele kosten
• NH-zekering automatisch herinschakelbaar tot 40 keer
• Exacte afstandsbepaling tot de kabelfout door middel van de reflectiemethode (TDR)
• Akoestische nalokalisatie door stootbedrijf
• Lokalisatie met een gasdetector voor verbrandingsgassen (GS30)

NSG 12000: de intelligente en multifunctionele zekering voor laagspanningsnetten

Voordelen

• Kabelfoutlokalisatie met aangesloten verbruikers
• Minder storingsminuten in het laagspanningsnet
• Minder kosten voor kabelfoutlokalisatie

Bijzondere innovaties

• Continu- en stootbedrijf met instelbare zekeringswaarde tot 250 A, aansluitbaar in een verdeelkast met NH02-aansluiting
• Aansturing en toegang tot meetgegevens via internet (GSM/GPRS geïntegreerd)
• SMS- of e-mailmeldingen bij storingen
• Kabelfoutlokalisatie door reflectiemeting (TDR) of impedantiemeting
• Stootbedrijf: akoestische kabelfoutlokalisatie met aangesloten verbruikers
• Storingsanalyse door langdurige registratie van stroom- en spanningsverloop

Functie vermogensschakelaar NSG 12000

De NSG 12000 werkt als een intelligente automatische NH-zekering met continu- en stootbedrijf. Daarnaast beschikt hij over een geïntegreerde TDR-meting voor afstandsbepaling bij kabelfoutlokalisatie. Communicatie en instellingen verlopen via een laptop of tablet door middel van een beveiligde GSM-module. Deze kan tevens een sms- of e-mailbericht naar de meetspecialist sturen in geval van een storing of uitschakeling.

De NSG 12000 vervangt de functie van de zekering volledig en biedt diverse meet- en analysefuncties.

Storingsminuten minimaliseren

De NSG 12000 is een automatische zekering die de stroomvoorziening van klanten in laagspanningsnetten in bedrijf houdt tijdens sluimerende storingen. De NSG 12000 is zo compact dat hij nagenoeg in elke gesloten laagspanningsverdeelkast kan worden geplaatst.

De aan de binnenzijde van de kast geplaatste magneetantenne kan het spannings- en stroomverloop continu monitoren zonder dat er een persoon ter plaatse aanwezig hoeft te zijn.

Automatische zekering in continubedrijf

Deze zekering heeft een belastingsstroom van maximaal 250 A en kan tot 40 keer automatisch worden ingeschakeld. Dit bespaart manuren doordat zekeringen niet handmatig vervangen hoeven te worden.

Bij spanningsuitval aan de voedende zijde blijft de NSG 12000 functioneren dankzij een ingebouwde accu in de voedingsunit. Gegevens van alle storingsevents worden opgeslagen op een uitneembare SD-kaart van 4 GB.

Kabelfoutlokalisatie met aangesloten verbruikers

Voor kabelfoutlokalisatie is de NSG 12000 voorzien van een speciale reflectiemeting (TDR). Bij een te hoge stroom- of spanningswaarde worden automatisch vóór en tijdens de storing meerdere reflectiebeelden opgenomen. Deze tonen de exacte foutafstand in meters.

Voor de nalokalisatie van de kabelfout met aangesloten verbruikers is stootbedrijf op 230 V beschikbaar zonder verbruikers af te schakelen.

Daarnaast kan gekozen worden voor impedantiemeting om de kabelfout te lokaliseren. Hiervoor zijn gegevens nodig over het kabeltype (koper of aluminium) en de kabeldoorsnede.

Webaansturing voor de meettechnicus

De bediening van het apparaat via internet verloopt met een systeemonafhankelijke webinterface die compatibel is met gangbare browsers.

Naast de aansturing worden de opgeslagen meetgegevens grafisch en numeriek weergegeven. Deze meetgegevens omvatten:

• Continuregistraties van meerdere dagen
• Gebeurtenissen zoals zekeringuitschakelingen met een resolutie van 50 Hz
• Reflectiebeelden van situaties vóór en tijdens storingen

Alle gegevens worden automatisch naar de server geüpload en kunnen desgewenst langdurig worden opgeslagen.

Met de geïntegreerde GPS-ontvanger en GSM-driehoeksmeting bepaalt de NSG 12000 automatisch zijn locatie. Deze wordt weergegeven in Google Maps binnen de webinterface, zodat iedere NSG eenvoudig terug te vinden is.

Eenvoudige remote vergemakkelijkt het inschakelen

Met de eenvoudige remote kan de NSG 12000 eenvoudig ter plaatse worden ingeschakeld. De storingsmonteur vervangt de defecte NH-zekering door de NSG 12000 en stelt vervolgens de gewenste zekeringswaarde in.

Doordat de monteur op veilige afstand van de verdeelkast kan werken, is snelle herinschakeling van het laagspanningsnet mogelijk bij sluimerende storingen, zonder inzet van een kabelmeetwagen.

De meettechnicus kan vervolgens via de webinterface met laptop of smartphone de opgeslagen storingsevents analyseren vanaf iedere gewenste locatie.

Uitgebreide remote met TDR-functie voor nalokalisatie

Met behulp van de uitgebreide remote kan de meettechnicus de nalokalisatie starten terwijl de stroomvoorziening actief blijft.

Voor het lokaliseren van ader-aderfouten of ader-PE(N)-fouten kan de NSG 12000 nabij de eerder bepaalde foutlocatie in stootbedrijf worden gezet. Met behulp van bodemmicrofoons kan de fout vervolgens nauwkeurig worden gelokaliseerd.

Hierbij is het bijzondere voordeel dat deze beproefde methode ook mogelijk is terwijl verbruikers aangesloten blijven.

Nieuwste ontwikkeling in kabelfoutlokalisatie voor laagspanningsnetten

• Kabelfoutlokalisatie door de meettechnicus vanaf iedere gewenste locatie
• Kabelfoutlokalisatie met aangesloten verbruikers
• Geen tijdrovende afsluitingen van huisaansluitingen
• Minder inzet van kabelmeetwagens en lagere operationele kosten
• Hogere leveringszekerheid van stroom in laagspanningsnetten

Technische highlights

• Storings- en foutanalyse door langdurige registratie van stroom- en spanningsverloop
• Kabelfoutlokalisatie door reflectiemeting (TDR), aangevuld met impedantiemeting
• Grafische webinterface met GPS- en Google Maps-integratie
• Weergave van reflectiebeelden met zoom- en analysefuncties
• SMS- en e-mailmeldingen voor meettechnici en storingsmonteurs

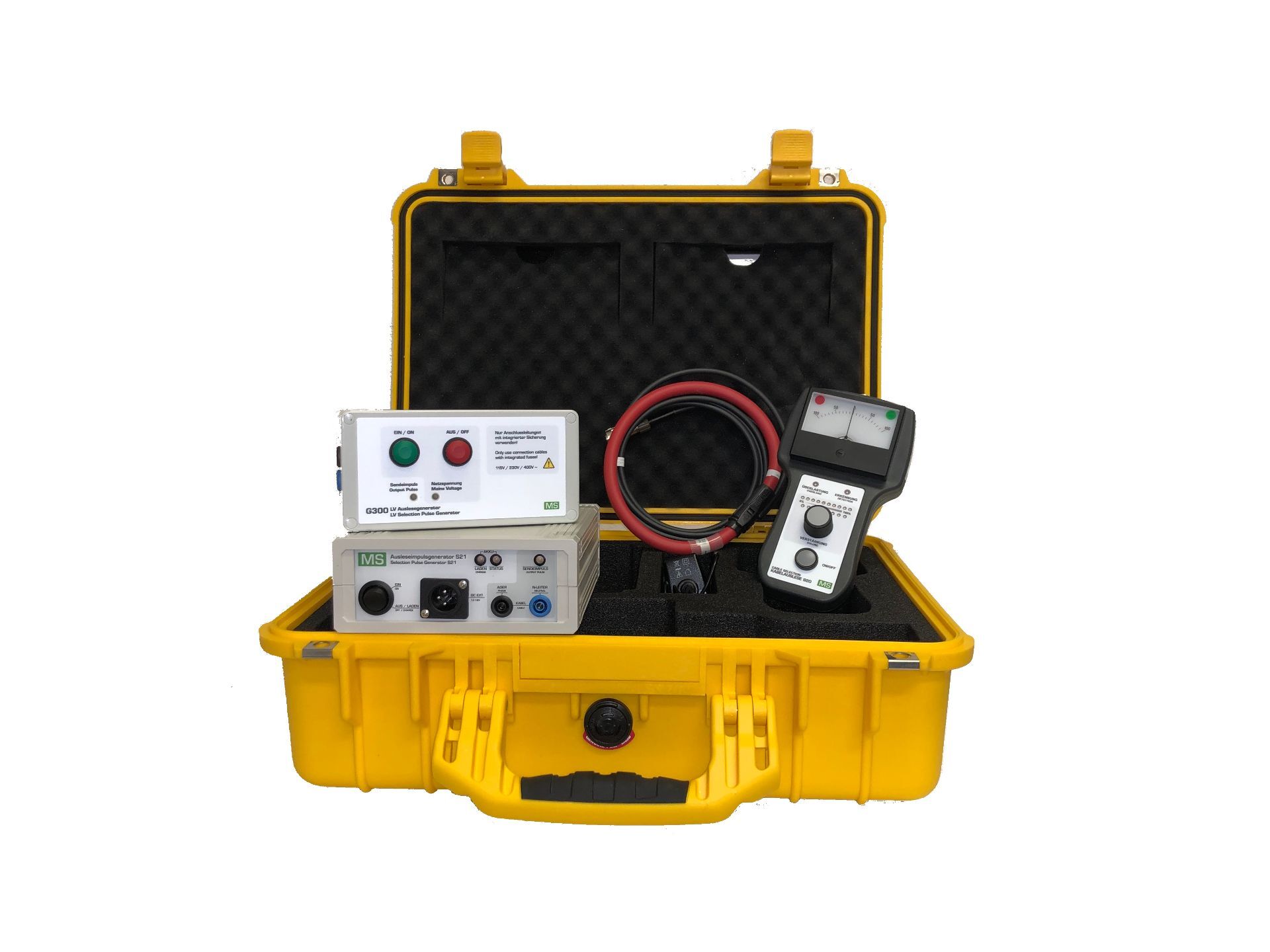

• Optionele positie-indicator voor het bepalen van de kabelroute
• Optionele TDR-Bridge voor reflectiemeting van fase-fase- en fase-PE(N)-fouten
• Snellere uitschakelkarakteristiek dan een conventionele zekering
• Stootbedrijf tot 7000 A voor akoestische nalokalisatie met aangesloten verbruikers
• Duurzame halfgeleiderschakelaar, volledig onderhoudsvrij

Belangrijkste voordelen

• Foutlokalisatie met aangesloten verbruikers
• Geen tijdrovende afsluitingen van huisaansluitingen
• Kabelfoutlokalisatie vanaf iedere gewenste locatie
• Minder storingsminuten doordat lokalisatie plaatsvindt zonder uitschakeling van verbruikers
• Minder inzet van kabelmeetwagens en lagere operationele kosten
• Opslag van storingsevents voor analyse en documentatie
• Bescherming tegen uitval van straatverlichting en hogere leveringszekerheid

De NSG 7000 is inmiddels vervangen door de NSG 12000 automatische zekering.
